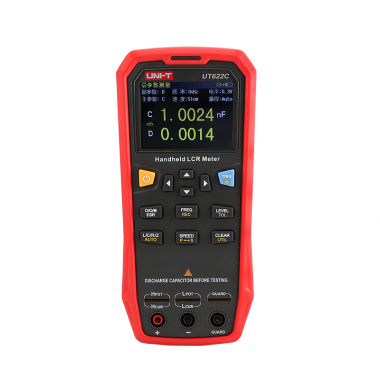

UT622C LCR数字电桥产品概述
UT622系列LCR数字电桥是用于测量电感、电容、电阻等元件参数的便捷手持式测量仪器，体积小巧，采用 3.7V 1800mAh锂聚合物电池供电或外部电源适配器供电，既可适用于台式机的应用场所，更为流动测量和手持测量场合提供了极大方便。仪器操作简洁直观，测试频率、参数、速度选择即按即现；同时还具备公差模式可进行元件分选，记录模式可辅助获取读数；操作方便的开路短路清零功能提高测量准确性；实用配置菜单可设定按键音、自动关机等操作。
UT622C产品主要特点
手持式LCR测试仪，体积小巧
2.8英寸TFT液晶显示
中英文可选操作界面
最高100kHz测试频率
0.1V/0.3V/1.0V测试电平
5位读数分辨率
最高测量精度达到0.1%
具有DCR测试功能(UT622E)
最高测试速度20次/秒
恒定100Ω信号源阻抗
配备1800mAh锂聚合物电池
限声光报警及计数功能
记录统计功能
手动、自动触发模式
可自动按元件性质选择合适的测量参数
| 型号 | UT622A | UT622C | UT622E | |
| 测量参数 | 主：L/C/R/Z 副: D/Q/X/θ-Deg/θ-Rad/-ESR | 主：L/C/R/Z/DCR 副: D/Q/X/θ-Deg/θ-Rad/-ESR | ||
| 等效模式 | 串联/并联 | |||
| 参数及等效模式 | 手动/自动 | |||
| 量程方式 | 自动/锁定 | |||
| 测试端配置 | 2+1端、4+1端 | |||
| 测试速度 | 快速: 20, 中速: 5, 慢速: 2 (次/秒) | |||
| 校准功能 | 短路、开路 | |||
| 记录与数据统计 | 平均、最大、最小 | |||
| 标称值 | 可设置，只限主参数 | |||
| 容限 | 1%-20% | |||
| 声光报警 | 可设置 | |||
| 计数器 | 合格、不合格、总计数 | |||
| 测试信号频率 | 100Hz，120Hz，1kHz，10kHz | 100Hz，120Hz，1kHz，10kHz，100kHz | 100Hz，120Hz，1kHz，10kHz，100kHz | |
| 测试信号电平 | 0.1Vrms/0.3Vrms/1.0Vrms | |||
| DCR测试电平 | 无 | 无 | DC1V | |
| 信号源输出阻抗 | 100Ω | |||
| 读数 | 主参数最大读数99999字;副参数D/Q/θ最小分辨率0.0001 | |||
| L | 0.001uH- 9999.9H | |||
| C | 0.001pF - 99.999mF | |||
| R | 0.0001Ω-99.999MΩ | |||
| Z | 0.0001Ω-99.999MΩ | |||
| DCR | 无 | 无 | 0.1mΩ-999.99KΩ | |
| D | 0.0001 -- 9.9999 | |||
| Q | 0.0001 -- 99999 | |||
| X | 0.0001Ω-99.999MΩ | |||
| θ(Deg) | -179.9°--179.99° | |||
| θ(Rad) | -3.142 - 3.1416 | |||
| ESR | 0.01mΩ--999.99Ω | |||
| 显示器 | 2.8" TFT LCD （320×240） | |||
| 背光 | 10级亮度可调 | |||
| 电池型号 | 可更换3.7V 锂聚合物电池 ，1800mAH起 | |||
| 连续工作时间 | 典型:8小时 (1800mAH) | |||
| 充电/通讯接口 | Mini-USB(通讯充电一体化接口) | |||
| 充电/通讯线 | Mini-USB(通讯充电一体化连接线) | |||
| 充电及外部供电适配器 | USB口，输出DC5V+0.25，>1A | |||
| 充电电流 | 恒充电流约330mA，充电过程自动管理，不需开机支持 | |||
| 外部电流 | 自动切换外部电源 | |||
| 工作电流(不含充电背光5级) | 外部5V供电:最小130mA，典型160mA，最大190mA电池满电供电:最小140mA，典型180mA，最大200mA | |||
| 待机(关机)电流 | 最大35μA(非充电类型) | |||
| 自动关机设定 | 5min, 15min（默认）, 30min, 60min, OFF可设定； | |||
| 温度 | 5℃-35℃ | |||
| 相对湿度 | ≤80%R.H. | |||
| 基本参数 | ||||
| 机身颜色 | 红灰 | |||
| 重量(净重)，不含电池 | 305g | |||
| 机身尺寸(W×H×D) | 190mm×190mm×44mm | |||
| 包装盒尺寸 | 225mmx220mmx63mm | |||
| 标配附件 | 5V 1A电源适配器 | |||
| 橡胶插头鳄鱼夹测试(UTR-002) | 四端开尔文测试线(UTR-L100k-H） | 四端开尔文测试线(UTR-L100k-H） | ||
| UTR-001镀金短路板 | ||||
| 用户手册一本 | ||||
| USB充电/数据线一根 | ||||
| 官网下载：产品说明书/软件 | ||||
| 选配件 | 四端开尔文测试线(UTR-L100k-H）； | 橡胶插头鳄鱼夹测试线(UTR-002) | ||
| SMD开尔文测试钳(UTR-L100kS-H） | ||||
