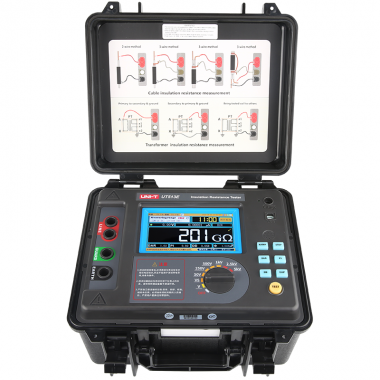

UT513E 5kV高压绝缘电阻测试仪产品概述
新品上市
UT513E/UT515C 高压绝缘电阻测试仪是一款高性能高压绝缘电阻测试仪，仪表拥有完善的各种绝缘电阻指标测试功能、自设测试电压功能、良好的抗干扰能力，在变电站等有强感应电环境下、以及在分布电容较大的使用场景下具有明显优势。仪表采用真彩触摸屏，所有测试数据及电池电量同屏显示一目了然,旋钮开关和按键组合使得操作非常简单。用户无需费力记忆操作方法,点击屏幕的“HELP”即可弹出操作方法，有效指引用户操作仪表。 广泛适用于大容量、高压、强感应电环境下电气设备、输电线路等大型设备的绝缘电阻测试。是电力、电信、气象、机房、油田、机电安装和维修以及工矿企业供电部门常用而必不可少的仪表。
UT513E产品主要特点
5寸触摸彩屏、测试数据同屏显示
5KV高压输出、最高10TΩ绝缘电阻量程
最大短路电流 7mA
自动计算显示吸收比(DAR)和极化指数（PI）
步进(STEP)及斜坡(RAMP)绝缘电阻自动测量模式
介质放电指数(DD)/分布电容(CAP)
直流电压1000V，交流电压750V自动识别测量
PI、DAR、DD计算公式手动可选
自设电压模式：可自由设定测试电压及测试时长
具备电压，电流，温度监视器
内置可充电锂电池组（14.8V 6400mAh)
自动放电功能 / 据存储1000组
USB通信上传功能；蓝牙通信功能，
防护等级IP65（合上盖子时）
型号 | UT513E | UT515C | ||
输出电压 | 50V/250V/500V/1kV/2.5kV/5kV | 50V/250V/500V/1kV/2.5kV/5kV/10kV | ||
绝缘电阻量程 | 0.005MΩ～10.0TΩ | 0.005MΩ～20.0TΩ | ||
短路电流 | 7mA MAX | 7mA MAX | ||
输出电压 | 绝缘电阻测量范围 | 测量精度 | 绝缘电阻测量范围 | 测量精度 |
50V | 0.005MΩ～10.0GΩ | ±5%rdg±3dgt | 0.005MΩ～10.0GΩ | ±5%rdg±3dgt |
10.0GΩ～100GΩ | ±10%rdg±3dgt | 10.0GΩ～100GΩ | ±10%rdg±3dgt | |
250V | 0.05MΩ～50.0GΩ | ±5%rdg±3dgt | 0.05MΩ～50.0GΩ | ±5%rdg±3dgt |
50.0GΩ～500GΩ | ±10%rdg±3dgt | 50.0GΩ～500GΩ | ±10%rdg±3dgt | |
500V | 0.10MΩ～100GΩ | ±5%rdg±3dgt | 0.10MΩ～100GΩ | ±5%rdg±3dgt |
100GΩ～1.00TΩ | ±10%rdg±3dgt | 100GΩ～1.00TΩ | ±10%rdg±3dgt | |
1kV | 0.50MΩ～200GΩ | ±5%rdg±3dgt | 0.50MΩ～200GΩ | ±5%rdg±3dgt |
200GΩ～2.00TΩ | ±10%rdg±3dgt | 200GΩ～2.00TΩ | ±10%rdg±3dgt | |
2.5kV | 1.00MΩ～1.00TΩ | ±5%rdg±3dgt | 1.00MΩ～1.00TΩ | ±5%rdg±3dgt |
1.00TΩ～5.00TΩ | ±10%rdg±3dgt | 1.00TΩ～5.00TΩ | ±10%rdg±3dgt | |
5kV | 2.00MΩ～2.00TΩ | ±5%rdg±3dgt | 2.00MΩ～2.00TΩ | ±5%rdg±3dgt |
2.00TΩ～10.0TΩ | ±10%rdg±3dgt | 2.00TΩ～10.0TΩ | ±10%rdg±3dgt | |
10kV | * | * | 5.00MΩ～4.00TΩ | ±5%rdg±3dgt |
4.00TΩ～20.0TΩ | ±10%rdg±3dgt | |||
自设输出电压 | 40V～5kV | 40V～10kV | ||
仪表质量 | 约3356g (含电池) | 约3437g (含电池) | ||
功 能 | 绝缘电阻测试（IR）；极化指数测试（PI）；吸收比测试（DAR）；步进测试（STEP）；斜坡测试（RAMP）；介质放电指数测试（DD）；电压测试（V）；电容测试（uF）。 | |||
电 源 | 可充电锂电池6400mAh 14.8V | |||
输出电压精度 | （5%～10%）±10V | |||
极化指数（PI） | 有 | |||
吸收比（DAR） | 有 | |||
步进（STEP） | 有 | |||
斜坡（RAMP） | 有 | |||
介质放电（DD） | 有 | |||
步进（STEP） | 有 | |||
电压测量 | 范围：DC:0V～1000V；精度±5%rdg±3V；范围：AC:0V～700V；精度±5%rdg±3V | |||
电容测量 | 范围：10nF～200uF；精度±10%rdg±10nF | |||
实时电流示数 | 显示测试电流值，电流显示范围：0.001nA～7.5mA | |||
实时电压示数 | 实时监测测试端子电压，非测试状态下电压大于36V时禁止测试，以保护仪表及操作人员安全。 | |||
测试计时器 | 自动记录测试时长，计时范围：0s～9999s | |||
测试时间 | 选择DAR、PI、DD测试选项后，在测得结果后立即停止测试；在自定义测试模式时，可自行设定测试时长；常规测试模式不限定测试时间，测试人员可手动终止测试。 | |||
自设测试时间 | 10秒～3600秒 | |||
存储功能 | 自动存储测试数据，可在本机显示、回放保存的测试记录。 | |||
USB通信 | 有，可通过USB线将测试记录转储到PC中。 | |||
蓝牙通信 | 有，可连接安卓手机或其他具有蓝牙通信功能的装置。 | |||
仪表尺寸 | 约280mm×260mm×160mm | |||
保护等级 | 合上盖子IP65，打开盖子IP40 | |||
