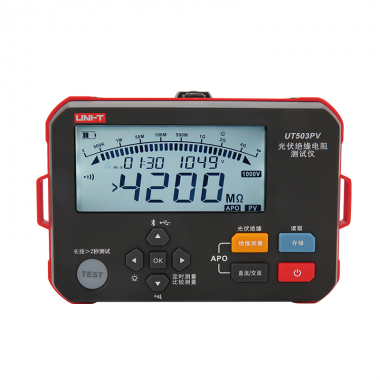

UT503PV 光伏绝缘电阻测试仪产品概述
新品上市
UT503PV具有测量光伏带电(最大1000V 直流)绝缘电阻功能 (PV) 、普通绝缘电阻功能(非带电)、交直流电压自动识别测量功能、无需光伏太阳能板停电/短路/晚上均可进行光伏绝缘电阻测量、电压步进、蓝牙传输、自动放电、高压带电警示、遥控表笔操作测试等功能。本产品常应用于光伏发电面板、电池储能、新能源汽车等设备的绝缘电阻测试
UT503PV产品主要特点
光伏绝缘电阻测量（ 2档输出电压：500V,1000V ）
普通绝缘电阻测量（4档输出电压：125V,250V,500V,1000V）
最大绝缘电阻量程4000MΩ
交直流电压自动识别测量 (DCV1000V ACV 600V)
短路电流小于1.5mA
各量程以10%额定电压设置步进
自动放电功能及高压输出警报功能
比较及定时测量功能
外部电压检测功能
存储数据达1000组
USB和蓝牙App数据传输（Type-C接口）
可充电锂电池组11.1V，2600mAh
| 输出电压 | 普通绝缘电阻测量范围 | 光伏绝缘电阻测量范围（PV） | 测量精度 |
| 125V | <1.51MΩ | 不适用 | 仅供参考 |
| 1.51MΩ~100.0MΩ | ±(1.5%+5) | ||
| 100.1MΩ~1000MΩ | ±(5%+6) | ||
| 250V | <1.51MΩ | 不适用 | 仅供参考 |
| 1.51MΩ~200.0MΩ | ±(1.5%+5) | ||
| 200.1MΩ~2000MΩ | ±(5%+6) | ||
| 500V | <1.51MΩ | <1.51MΩ | 仅供参考 |
| 1.51MΩ~1000MΩ | 1.51MΩ~1000MΩ | ±(1.5%+5) | |
| 1001MΩ~4000MΩ | 1001MΩ~4000MΩ | ±(5%+6) | |
| 1000V | <1.51MΩ | <1.51MΩ | 仅供参考 |
| 1.51MΩ~1000MΩ | 1.51MΩ~1000MΩ | ±(1.5%+5) | |
| 1001MΩ~4000MΩ | 1001MΩ~4000MΩ | ±(5%+6) | |
| 短路电流 | 普通绝缘测量 | ＜1.5mA | |
| 光伏绝缘测量 | ＜1.2mA | ||
| 交直流电压 (自动识别测量) | 直流电压 | 5～1000V | ±（1%+4） |
| 交流电压 | 5～600V | ±（1%+4） | |
| 供电电源 | 可充电锂电池11.1V / 2600mAh | ||
| 绝缘电阻连续测量 | 有（默认测量方式） | ||
| 定时测量 | 有 | ||
| 电阻比较测量 | 有 | ||
| 电压步进功能 | 有 | ||
| 自动放电 | 有 | ||
| 外部带电测试 | 普通绝缘电阻测试模式，外部带交直流电压约大于25V禁止测试 | ||
| PV模式下，可测被测物带电（小于1000VDC)的绝缘电阻 | |||
| 高压警示 | 检测到有超过安全电压，有危险警示符号闪烁警示 | ||
| 背光 | 手动及自动背光功能，开机默认亮30s后自动熄灭 | ||
| 存储功能 | 存储测试数据，共1000组 | ||
| 通讯功能 | 通过USB通讯线，把数据上传到电脑（单向） | ||
| 通过蓝牙APP可以将数据上传及下发操作 | |||
| 电池电量显示 | 有电池电量显示，电池电压低时提醒及时充电 | ||
| 自动关机功能 | 开机10分钟后自动关机 | ||
| 工作海拔高度 | ≦2000m | ||
| 防护等级 | IP54(合盖整体) | ||
| 污染等级 | 2 | ||
| 工作环境 | 0℃～40℃相对湿度80％以下（无结露）；40℃～50℃ 的范围中相对湿度70％以下 | ||
| 存储环境 | -20℃～60℃相对湿度75％以下（无结露) | ||
| CAT等级 | CAT II 1000Vdc, CAT III 600V | ||
| 适用安规 | EN 61010-1; EN IEC 61010-2-034; BS EN 61010-1;BS EN IEC 61010-2-034 | ||
| 一般特性 | |||
| 机身颜色 | 红+灰 | ||
| 机身重量(带电池) | 0.5kg(含电池) | ||
| 机身尺寸 | 161(L)×117.3(D)×63(H)mm | ||
| 标准配件 | 1． 使用说明书： 1本；2. 保修证/合格证： 1张；3. 中文通用文件下载操作指南：1张；4． 测试表笔线（红黑色测试线1付、遥控表笔线1条）：3条；5． 灯笼头：1付；6． 红/黑鳄鱼夹：1付；7． MC4转香蕉头：1付；8． Type-C连接线： 1条；9． 背带：1条；10． 专用锂电池充电器（型号：XZF-A1260800-H , 规格：输入：100-240V ~50/60Hz 0.25A, 输出：12.6V，0.8A 10.0W）：1个；11． 专用锂电池组(装于机身内，型号:UT-M19, 规格：11.1V，2600mAh 28.86Wh）：1个；12． 转接充电座（选配，型号: UT-W13） | ||
| 标准包装 | 硬布包+彩盒+卡通箱 | ||
| 标准包装数量 | 2台 | ||
| 标准包装尺寸 | 360×230×290mm | ||
| 标准包装箱毛重 | 4.5kg | ||
