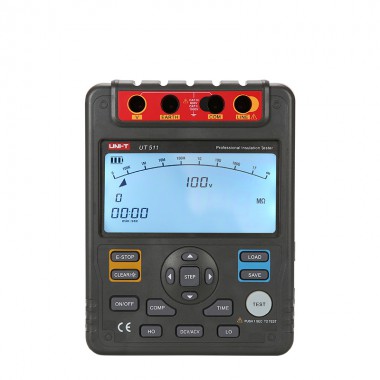

UT511 绝缘电阻测试仪产品概述
UT511是一款智能微型仪器即绝缘电阻测试仪器。可快速完成电机相关(大容量变压器、互感器、发电机、高压电动机、电缆、避雷器)的绝缘诊断操作。该系列绝缘电阻测试仪具有PI (极化指数)、DAR(吸收比)测量和强大数据处理软件,完成绝缘电阻测量参数记录分析并以此数据来判定绝缘状况的优劣。对于适用于现场电力设备以及供电线路的测量和检修的用户,UT511是您的理想工具
UT511产品主要特点
大型9999字读数显示屏,带条形图(30段)显示
具有PI极化指数测量,设置任意两点时间,自动测量电阻比率。
COMP比较功能,可以设置绝缘电阻上下值,并有超差提示
具有定时器测量模式,在指定时间15钟内自动执行测量
具有交流电压和直流电压测量功能
连续测量模式
自动关机,节省电池电量
18组数据存储功能
背光灯功能便于在阴暗光线下操作
具有自动放电和高压输出警报功能
电池低压提示、超限指示、全符号显示
仪表符合UL及CE欧洲共同体(European Union)标准
仪表获得中国技术监督,制造计量器具许可证
基本功能 | 量程 | 基本精度 | |
型号 | UT511 | ||
绝缘电阻(Ω) | 输出电压 | 100V/250V/500V/1000V | 0%~20% |
100V | 0.1MΩ~500MΩ | ±(3%+5) | |
250V | 0.5MΩ~2GΩ | ±(3%+5) | |
500V | 1MΩ~4GΩ | ±(3%+5) | |
1000V | 2MΩ~10GΩ | ±(3%+5) | |
短路电流 | <2mA | ||
直流电压 (V) | 1000V | ±(2%+3) | |
交流电压 (V) | 750V | ±(2%+3) | |
低电阻(Ω) | 0.1Ω~999.9Ω | ±(1%+3) | |
特殊功能 | |||
自动量程 | √ | ||
自动关机 | √ | ||
低电压显示 | √ | ||
数据存储 | 18 | ||
比较功能 | √ | ||
极化指数 | √ | ||
吸收比 | √ | ||
LCD 背光 | √ | ||
模拟条 | 30段 | ||
超量程报警 | √ | ||
高压警告指示 | √ | ||
测试时间选择 | 约30分钟 | √ | |
一般特征 | |||
电源 | (LR14) × 8 | ||
LCD尺寸 | 123mm × 58mm | ||
机身颜色 | 红色+灰色 | ||
机身重量 | UT511-1.2Kg, UT512-1.8Kg, UT513A-2Kg | ||
机身尺寸 | 202mm×155mm×94mm | ||
标准配件 | 单鳄鱼夹测试线(单插头2根、双插头1根)、携带箱 | ||
标准包装 | 彩盒、说明书、保修卡 | ||
标准包装数量 | 4台 | ||
标准包装尺寸 | 525mm × 335mm × 345mm | ||
标准包装箱毛重 | 13Kg |
