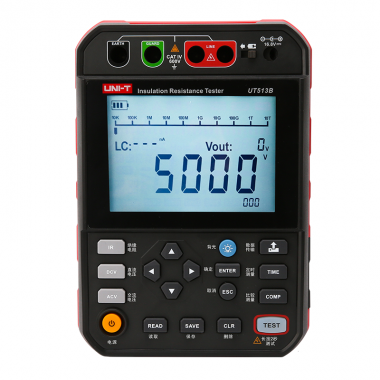

UT513B 5kV绝缘电阻测试仪产品概述
新品上市
UT513B是数字式高压绝缘电阻测试仪， 具有250V，500V，1000V，2500V，5000V的高压输出量程，各量程的输出可设置10%步进微调电压；并具备999组数据存储，搭配PC软件，可将存储数据通过USB传送至PC端，测试数据也可实时传送至PC端； 广泛应用于：电缆、电机、发电机、变压器、互感器、高压开关、避雷器等设备的绝缘电阻测试。是电力、电信、气象、机房、油田、机电安装和维修以及工矿企业供电部门常用而必不可少的仪表。
UT513B产品主要特点
250V，500V，1KV，2.5KV，5KV：五档电输出
绝缘电阻量程：2TΩ
短路电流： 约3.5mA
自动极化指数测试（PI），自动吸收比测试（DAR）
直流电压1000V/ 交流电压750V测量功能
外部电压检测功能，自动监测被测物带电电压。
各量程以10%额定电压设置步进
电阻比较功能（COMP）
定时器测试/自动漏电流显示
自动放电功能及高压输出警报功能
模拟条上显示绝缘电阻测试值
具有手动及自动关机功能
999组数据存储/USB通讯
大容量可充电锂电池组14.8V，5200mAh
| 绝缘电阻测试 | 额定电压 | UT513B绝缘电阻测量范围 | UT513C绝缘电阻测量范围 | 测量精度 |
| 250V | <0.25MΩ | <0.25MΩ | 仅供参考 | |
| 0.25MΩ～2.49GΩ | 0.25MΩ～4.99GΩ | ±(5%+5) | ||
| 2.50GΩ～24.9GΩ | 5.00GΩ～49.9GΩ | ±(10%+10) | ||
| 25.0GΩ～100GΩ | 50.0GΩ～250GΩ | 仅供参考 | ||
| 500V | <0.50MΩ | <0.50MΩ | 仅供参考 | |
| 0.50MΩ～4.99GΩ | 0.50MΩ～4.99GΩ | ±(5%+5) | ||
| 5.00GΩ～49.9GΩ | 5.00GΩ～99.9GΩ | ±(10%+10) | ||
| 50.0GΩ～200GΩ | 100GΩ～500GΩ | 仅供参考 | ||
| 1000V | <1.00MΩ | <1.00MΩ | 仅供参考 | |
| 1.00MΩ～9.99GΩ | 1.00MΩ～9.99GΩ | ±(5%+5) | ||
| 10.0GΩ～99.9GΩ | 10.0GΩ～199GΩ | ±(10%+10) | ||
| 100GΩ～400GΩ | 200GΩ～1.00TGΩ | 仅供参考 | ||
| 2500V | <2.50MΩ | <2.50MΩ | 仅供参考 | |
| 2.50MΩ～24.9GΩ | 2.50MΩ～24.9GΩ | ±(5%+5) | ||
| 25.0GΩ～249GΩ | 25.0GΩ～499GΩ | ±(15%+10) | ||
| 250GΩ～1.00TΩ | 500GΩ～2.50TΩ | 仅供参考 | ||
| 5000V | <5.00MΩ | <5.00MΩ | 仅供参考 | |
| 5.0MΩ～49.9GΩ | 5.00MΩ～49.9GΩ | ±(5%+5) | ||
| 50.0GΩ～499GΩ | 50.0GΩ～999GΩ | ±(15%+20) | ||
| 500GΩ～2.00TΩ | 1.00TΩ～5.00TΩ | 仅供参考 | ||
| 短路电流 | 约3.5mA(10S) | 约5.0mA(10S) | ||
| 输出电压 | 额定电压 | 可步进电压范围 | 显示精度：±（10%读数+10V） | |
| 250V | 250V～300V | 输出精度：+（0%～20%） | ||
| 500V | 250V～600V | |||
| 1000V | 500V～1200V | |||
| 2500V | 1250V～3000V | |||
| 5000V | 2500V～5000V | |||
| 直流电压测量 | 30～1000VDC | 30～1000VDC | ±（3%+5） | |
| 交流电压测量 | 30～750VAC；50Hz/60Hz | 30～750VAC；50Hz/60Hz | ±（3%+5） | |
| 电容测量 | NA | 0.01uF～15.0uF | ±（15%+3） | |
| 漏电流显示 | 0.01nA～3.5mA | 0.01nA～5.0mA | ±(10%+5) | |
| 通讯 | USB通讯 | USB通讯/蓝牙APP | ||
| 特殊功能 | ||||
| 电 源 | 可充电锂电池14.8V 5200mAh | |||
| 极化指数/吸收比自动显示 | √ | |||
| 绝缘电阻连续测量 | √ | |||
| 绝缘电阻定时测量/比较测量 | √ | |||
| 电流显示 | 绝缘电阻测量值和电流同步显示 | |||
| 被测物带电监测 | 监测被测物电压，电压大于36V时禁止测试，保护仪表及操作人员 | |||
| 测试计时器 | 自动记录测试时间，计时范围：0秒～99分59秒 | |||
| 高压警示 | 检测到有超过安全电压，有危险警示符号闪烁警示 | |||
| 存储功能 | 存储测试数据，共999组 | |||
| 电池电量显示 | 有电池电量显示，电池电压低时提醒及时充电 | |||
| 自动关机功能 | 开机15分钟后自动关机（无高压输出时） | |||
| 基本参数 | ||||
| 仪表尺寸 | 238mm(L)x166mm(W)x90.5mm(D) | |||
| 机身重量(带电池) | 1800g(含电池） | |||
| 测试线 | 双头红色高压测试线1条，绿色测试线1条，黑色测试线1条 | |||
| 标准包装 | 工具箱+卡通箱 | |||
| 标准包装数量 | 1台 | |||
| 标准配件 | 用户手册 *1本，快速指南*1张，保修证/合格证： 1张, 表笔 *3条，USB线*1条，挂绳 *1条，充电器：1个，工具箱+卡通箱 | |||
| 工作环境 | 0℃～35℃；<75%RH, 非凝结 | |||
| 存储环境 | -20℃～60℃；<80%rh | |||
| 耐 压 | CAT Ⅳ 600V | |||
| 适合安规 | EN 61010-1ENIEC61010-2-034 BS EN61010-1BS ENIEC61010-2-034 | |||
