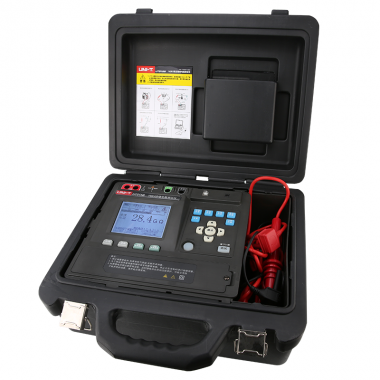

UT515B 绝缘电阻测试仪产品概述
UT515B 10kV 数字式高压绝缘电阻测试仪,是一款智能型绝缘测试仪器，整机电路设计采用微机技术设计为核心，以大规模集成电路和数字电路相组合，配合强大的测量和数据处理软件，完成绝缘电阻、电压等参数测量，性能良好，操作简单。具有 500V, 1000V, 2500V, 5000V, 10000V 量程；各量程的输出可设置10%步进微调电压，测试数据可保存于设备内存中，通过PC软件进行下载或实时传送至PC端进行数据分析；全按键操作，电子数字式显示，省时省力，一键即可完成测试，引领传统“摇表”进入数字化电子时代。
UT515B产品主要特点
5.1寸工业显示屏（320*240）数字显示更加直观；
10kV电压输出 绝缘电阻10TΩ ，短路电流5mA；
自动吸收比(DAR)和极化指数(PI)系数;
步进功能:各量程可步进10%;
USB数据传输，通过PC端软件进行数据分析；
999组数据存储;
可充锂电池:14.8V 5200mAh(配备专用充电器 输入110~220V 50Hz~60Hz 输出14.8V 2A);
可同时显示测试中的绝缘值与测试电流;
按键带灯指示：电源键自带绿灯指示高压输出测试键自带红灯警告指示；
自动放电：测试电容性负载等的绝缘电阻时，测试完成后自动释放保存于电容回路中的电荷，可显示放电进度情况;
LCD背光灯功能：背光灯功能有助于昏暗位置或夜间作业。
| 功能 | 量程 | 分辨力 | 准确度 | 输入保护 | 说明 |
| 绝缘电阻测量 | 500V （0.50MΩ~500GΩ） | 0.01MΩ | 0.50MΩ~4.99G:5%+5 5.00G-49.9GΩ：10%+10 50.0GΩ- 500GΩ：仅供参考 | 步进电压范围：400V~600V,按该量程10% | 输出电流0.5MΩ时 约1mA~1.2mA 短路电流最大3.7mA |
| 0.1MΩ | |||||
| 1MΩ | |||||
| 0.01GΩ | |||||
| 0.1GΩ | |||||
| 1GΩ | |||||
| 1000V （1.00MΩ~1000GΩ） | 0.01MΩ | 1.00MΩ~9.99G:5%+5 10.0G-99.9GΩ：10%+10 100GΩ- 1000GΩ：仅供参考 | 步进电压范围：500V~1200V,按该量程10% | 输出电流1MΩ时 约1mA~1.2mA 短路电流最大3.7mA | |
| 0.1MΩ | |||||
| 1MΩ | |||||
| 0.01GΩ | |||||
| 0.1GΩ | |||||
| 1GΩ | |||||
| 2500V （2.50MΩ~2.5TΩ） | 0.01MΩ | 2.50MΩ~24.9G:5%+5 25.0G-249GΩ：15%+10 250GΩ- 2.5TΩ：仅供参考 | 步进电压范围：1000V~3000V,按该量程10% | 输出电流2.5MΩ时 约1mA~1.2mA 短路电流最大5.0mA | |
| 0.1MΩ | |||||
| 1MΩ | |||||
| 0.01GΩ | |||||
| 0.1GΩ | |||||
| 1GΩ | |||||
| 5000V （5.00MΩ~5.0TΩ） | 0.01MΩ | 5.00MΩ~49.9G:5%+5 50.0G-499GΩ：15%+20 500GΩ- 5.0TΩ：仅供参考 | 步进电压范围：2500V~6000V,按该量程10% | 输出电流5MΩ时 约1mA~1.2mA 短路电流最大5.0mA | |
| 0.1MΩ | |||||
| 1MΩ | |||||
| 0.01GΩ | |||||
| 0.1GΩ | |||||
| 1GΩ | |||||
| 10000V （10.0MΩ~10TΩ） | 0.01MΩ | 10.0MΩ~99.9G:10%+10 100G-999GΩ：10%+10 1000GΩ- 10TΩ：仅供参考 | 步进电压范围：5000V~10000V,按该量程10% | 输出电流10MΩ时 约1mA~1.2mA 短路电流最大5.0mA | |
| 0.1MΩ | |||||
| 1MΩ | |||||
| 0.01GΩ | |||||
| 0.1GΩ | |||||
| 1GB |
| 功能 | 量程 | 分辨力 | 准确度 | 输入保护 | 说明 |
| 输出电压 | 500V | 1V | 0%---+20% | 30v | 步进范围：400V~600V |
| 1000V | 1V | 步进范围：500V~1200V | |||
| 2500V | 1V | 步进范围：1000V~3000V | |||
| 5000V | 1V | 步进范围：2500V~6000V | |||
| 10000V | 1V | 步进范围：5000V~10000V | |||
| 标称电流 | 1mA | 0%---+20% | 500V：负载电阻500KΩ 1000V：负载电阻1MΩ 2500V：负载电阻2.5MΩ 5000V：负载电阻5MΩ 10000V：负载电阻10MΩ | ||
| 1mA | |||||
| 1mA | |||||
| 1mA | |||||
| 0.15~1.2mA | |||||
| 电压测量 | ±30V~±1000V | 1V | ±（3%+5） | 1100V DC 800V AC | 1.输入阻抗：200MΩ 2.最小测量电压为30V 3.频率: DC/50Hz/60Hz |
| 30V~750V (50~60Hz) | 1V | ±（3%+5） |
| 电压步进功能 | 绝缘测量输出：步进电压范围各量程50%～120%，单次调节按该量程10%步进； |
| 超限显示 | >该量程的最大值(例如：500V量程超限显示"＞500GΩ"，1000V量程超限显示"＞1.0TΩ")； |
| 漏电流测量读数 | 绝缘电阻的有效测试范围：0.00nA ~ 5.00mA，精确度：±(10%+5) |
| 吸收比DAR | 显示范围：0.00～999 误差±2字 |
| 极化指数PI | 显示范围：0.00～999 误差±2字 |
| 比较测量 | 有 |
| 定时测量 | 有 |
| 数据存储 | 999组 |
| 自动放电 | 高压输出测试完成后可自动放电，并可显示放电进度 |
| 外部有电输出保护 | 绝缘电阻测量：被测物带电，并在大于约30V以上时，停止输出高压测试，屏幕并提示测物带电 |
| USB传输功能 | 各项数据都能够通过USB传输到电脑 |
| 手动开／关机 | 自锁按键(开下开机并按亮绿光，再按一次按键弹起来，绿光缓慢熄灭） |
| 可充电电池 | 14.8V/5200mAh锂电池组 |
| 16.8V充电器 | 充电器支持(AC)85V~250V/50~60Hz应用，恒流2A |
| 可充电电池电量指示 | <=13.9V:无格,14.0V~14.5V:一格,14.6V~15.0V:二格,15.1V~15.5V:三格,15.6V~16.0V:四格,大于16.1V:五格 |
| 测试灯TEST | 长按TEST大于一秒后测试灯亮，再按一次不亮 |
| 背光功能 | 自动背光 |
| 一般特征 | |
| 使用环境： | 海拔 2000m 以下 |
| 温湿度范围 | 23ºC±5ºC ,相对湿度 85% 以下(无结露)，(保证精确度)： |
| 操作温湿度范围: | -10ºC~50ºC ,相对湿度85% 以下(使用外部电源时 无结露) 0ºC~40ºC ,相对湿度85% 以下(使用电池时无结露)。 |
| 保存温湿度范围 | -20ºC~60ºC ,相对湿度75% 以下(无结露)。 |
| 机身颜色 | 灰色 |
| 机身重量 | 7.3kg |
| 机身尺寸 | 工具箱 |
| 标准配件 | USB数据线 UT515B电源充电器 专用高压棒 专用鳄鱼夹测试线 绿 黑各1条 中文说明书 保修证 |
| 标准包装数量 | 1台 |
| 标准包装尺寸 | 505*315*415mm |
| 标准包装毛重 | 9.8kg |
