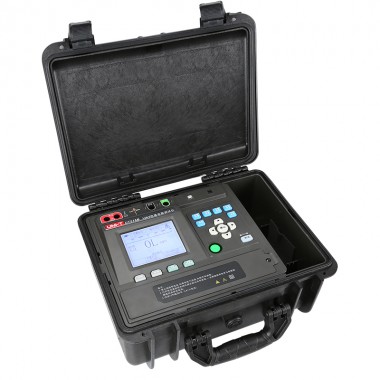

UT516B 绝缘电阻测试仪产品概述
绝缘电阻测试仪，又名兆欧表，具有6个量程：500V, 1000V, 2500V, 5000V, 10000V 和 12000V各量程的输出可设置10%步进微调电压(12000V除外);测试数据可保存于仪器内存中，并经由专用USB接线传送至PC。测试数据也可实时传送至PC进行数据分析；全按键操作，电子数字式显示，省时省力，一键即可完成测试，引领传统“摇表”进入数字化电子时代。是一款智能型绝缘测试仪器，整机电路设计采用微机技术设计为核心，以大规模集成电路和数字电路相组合，配合强大的测量和数据处理软件，完成绝缘电阻、电压等参数测量，性能良好，操作简单。
UT516B产品主要特点
5.1寸点阵工业屏，全中文界面
12kV高压输出; 10TΩ的绝缘电阻测试；
自动计算显示吸收比(DAR)和极化指数（PI）测量；
自动漏电流显示；
各量程可步进10％设置；
绝缘电阻比较（COMP）测试功能；
可以设置绝缘电阻值，并有超差提示；
可设置定时器测量模式;
999组数据存储功能 ；
USB接口数据传输功能，并配有PC上位机通讯软件；
自动放电和高压输出警报功能；
配有电源适配器和电池两种供电模式；
防护等级：IP67（外箱）
| 功能 | 量程 | 分辨力 | 准确度 | 输入保护 | 说明 | |
| 输出电压 | 500V | 1V | 0%---+20% | 30V | 仪表本身能够的产生电压 | |
| 1000V | 1V | |||||
| 2500V | 1V | |||||
| 5000V | 1V | |||||
| 10000V | 1V | |||||
| 12000V | 1V | |||||
| 标称电流 | 1mA | N/A | 0%---+20% | N/A | 500V：负载电阻500KΩ 1000V：负载电阻1MΩ 2500V：负载电阻2.5MΩ 5000V：负载电阻5MΩ 10000V：负载电阻10MΩ 12000V：负载电阻12MΩ | |
| 1mA | N/A | |||||
| 1mA | N/A | |||||
| 1mA | N/A | |||||
| 0.15~1.2mA | N/A | |||||
| 0.15~1.2mA | N/A | |||||
| 绝缘电阻 测量 | 500V （0.50MΩ~500GΩ） | 0.01MΩ | 0.50MΩ~4.99G:5%+5 5.00G-49.9GΩ：10%+10 50.0GΩ- 500GΩ：仅供参考 | 步进电压范围：400V~600V,按该量程10% | 短路电流约大于3.7mA | |
| 0.1MΩ | ||||||
| 1MΩ | ||||||
| 0.01GΩ | ||||||
| 0.1GΩ | ||||||
| 1GΩ | ||||||
| 1000V （1.00MΩ~1000GΩ） | 0.01MΩ | 1.00MΩ~9.99G:5%+5 10.0G-99.9GΩ：10%+10 100GΩ- 1000GΩ：仅供参考 | 步进电压范围：500V~1200V,按该量程10% | |||
| 0.1MΩ | ||||||
| 1MΩ | ||||||
| 0.01GΩ | ||||||
| 0.1GΩ | ||||||
| 1GΩ | ||||||
| 2500V （2.50MΩ~2.5TΩ） | 0.01MΩ | 2.50MΩ~24.9G:5%+5 25.0G-249GΩ：15%+10 250GΩ- 2.5TΩ：仅供参考 | 步进电压范围：1000V~3000V,按该量程10% | 短路电流约大于5.0mA | ||
| 0.1MΩ | ||||||
| 1MΩ | ||||||
| 0.01GΩ | ||||||
| 0.1GΩ | ||||||
| 1GΩ | ||||||
| 5000V （5.00MΩ~5.0TGΩ） | 0.01MΩ | 5.00MΩ~49.9G:5%+5 50.0G-499GΩ：15%+20 500GΩ- 5.0TΩ：仅供参考 | 步进电压范围：2500V~6000V,按该量程10% | |||
| 0.1MΩ | ||||||
| 1MΩ | ||||||
| 0.01GΩ | ||||||
| 0.1GΩ | ||||||
| 1GΩ | ||||||
| 10000V （10.0MΩ~10TΩ） | 0.01MΩ | 10.0MΩ~99.9G:10%+10 100G-999GΩ：10%+10 1000GΩ- 10TΩ：仅供参考 | 步进电压范围：5000V~12000V,按该量程10% | |||
| 0.1MΩ | ||||||
| 1MΩ | ||||||
| 0.01GΩ | ||||||
| 0.1GΩ | ||||||
| 1GΩ | ||||||
| 12000V （10.0MΩ~10TΩ） | 0.01MΩ | 12.0MΩ~99.9G:10%+10 100G-999GΩ：10%+10 1000GΩ- 10TΩ：仅供参考 | 无步进输出电压 | |||
| 0.1MΩ | ||||||
| 1MΩ | ||||||
| 0.01GΩ | ||||||
| 0.1GΩ | ||||||
| 1GΩ | ||||||
| USB传输功能 | 各项数据都能够通过USB传输到电脑 | |||||
| 背光功能 | 开机背光常亮 | |||||
| 数据存储 | 999组 | |||||
| 自动吸收比 | 显示范围：0.00～999 | |||||
| 自动极化指数PI | 显示范围：0.00～999 | |||||
| 漏电流测量读数 | 绝缘电阻的有效测试范围：0.00nA ~ 5.00mA，精确度：±(10%+5) | |||||
| 操作温度 | -10°C~50°C | |||||
| 存储温度 | -20°C~60°C | |||||
| 工作湿度 | ≤85% RH | |||||
| 存储湿度 | ≤75% RH | |||||
| 工作海拔 | ≤2000m | |||||
| 一般特性 | ||||||
| 机身颜色 | 灰 | |||||
| 机身重量 | 6.6kg | |||||
| 机身尺寸 | 工具箱 410*342*204mm | |||||
| 标准配件 | 专用电源适配器x1；表笔线（红黑绿各1条） X3；USB连接线 X 1; 说明书 X1；保修卡 X1; 1.5V 2号碱性电池 X10 | |||||
| 标准包装数量 | 卡通箱：1台装 | |||||
| 标准包装尺寸 | 510*320*420mm | |||||
| 标准包装箱毛重 | 10.2kg | |||||
