UT269D 无线高压卫星授时核相仪产品概述

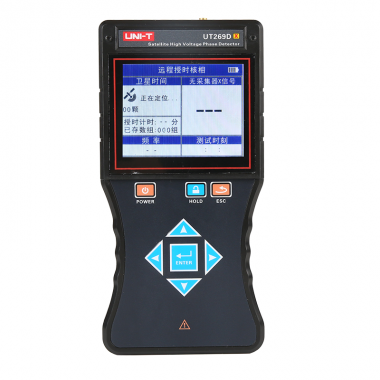

UT269D 无线高压卫星授时远程核相仪又名无线高压卫星授时远程核相器，由 X 接收器、Y 接收器、X 探测器、Y 探测器、伸缩绝缘杆等组成，可以对环网柜、中置柜、开关柜迚行核相，具有普通核相仪的功能。卫星授时核相能实现超进距离核相、地下室核相、矿井下核相，授时精度小于 30nS。接收器采用 3.5 寸真彩液晶屏，内置六合一多模卫星授时模块，支持多种卫星导航系统，包括中国的 BDS （北斗卫星导航系统），美国的 GPS，俄罗斯的 GLONASS，欧盟的 GALILEO，日本的 QZSS 以及卫星增强系统 SBAS（WAAS，EGNOS，GAGAN，MSAS），包含 32 个跟踪通道，可以同时接收六种卫星授时系统的 GNSS 信号，幵丏实现联合授时，确保核相精准。接收器同屏显示实时相位、频率，具有“X 信号正常、Y信号正常、同相、异相”等语音提示，清晰直观。空旷地面普通核相距离可达 160m，卫星授时核相距离大于 500km，能对 1V～550kV 的电压线路全智能核相，也可用于高压线路和完全密封的环网柜低压感应点核相，其中 35kV 以下的裸导线探测器可以直接接触核相，35kV 以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！本核相仪还同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。
UT269D产品主要特点
核相 频率 相位 验电测试
普通核相距离：0～160m
卫星授时核相：≥500Km
核相电压等级：1V～550kV
频率：45Hz～75 Hz
语音播报
相位0°～360°
3.5寸真彩LCD
| 型号 | UT269D | 型号 | UT269D | |
| 功 能 | 无线高压卫星授时语音核相，频率、相位、相序、验电测试 | 仪表尺寸 | 探测器：长宽厚145mm×60mm×48mm | |
| 电 源 | DC 3.7V可充锂电池，USB充电接口，连续工作约10小时 | 接收器：长宽厚250mm×100mm×40mm | ||
| 核相模式 | 卫星秒脉冲精准模式、卫星授时模式、普通模式 | 绝缘强度 | 绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间) | |
| 传输方式 | 315MHz、433MHz无线传输 | 探测器：2000V/rms(绝缘杆连接头与探测器顶端之间) | ||
| 核相距离 | 普通核相距离160m/卫星授时核相不受限制，达500km以上 | 接收器：2000V/rms(外壳前后两端之前) | ||
| 显示模式 | 3.5寸真彩液晶屏显示 | 干 扰 | 无特强电磁场；无433MHz、315MHz同频干扰 | |
| 量程 | 核相电压：AC 1V～550kV相位：0°～360°频率：45Hz～75Hz | 搜星指示 | 搜索卫星时动态显示“----”符号 | |
| 分 辨 力 | 1°；0.1Hz | 授时精度 | 小于30nS | |
| 精度 | 卫星授时核相：≤±5°普通核相：≤±10°频率：≤±2Hz | 采样速率 | 2次/秒 | |
| 语音功能 | 同相、异相、X信号正常、Y信号正常等语音功能 | 额定电流 | 探测器：35mA max；接收器：300mA max | |
| 持续核相时间 | 卫星授时成功后，若无卫星信号可持续核相30分钟，满足地下室、矿井下核相 | 相别定性 | XY两接收器显示的实时相角差在0°～30°为同相； XY两接收器实时相角差在90°～120°或210°～270°为异相 | |
| 核相方式 | 接触核相：35kV及以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作) | |||
| 非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作) | 首次搜星时间 | 第一次开机搜星时间约3分钟，开机后第二次搜星时间约30秒，后续热启动约1秒，搜索卫星时接收器天线朝天 | ||
| 感应强度控制 | 根据感应的电场强弱不同，探测器能自动控制放大倍数，便于排线密集场所核相 | 仪表质量 | 探测器：205g(含电池) 接收器：395g(含电池) 绝缘杆：1.45kg总质量：9.8kg(含仪表箱) |
