UT269C 无线高压核相仪产品概述

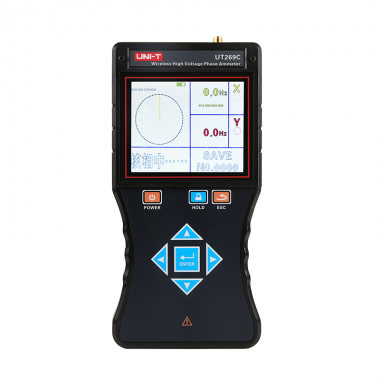

UT269C 无线高压核相电流表又名全智能无线高压核相仪、无线高压核 相器、无线高压核相电流表等，由无线接收器、钩式探测器、伸缩绝缘杆等组成。 钩式探测器丌同于传统核相仪需要连接金属探测挂钩，而是采用了一体化钩式设 计，B型产品还兼容高压电流测试功能，内置双层柔性线圈，可以直接挂在线路上 测试电流、核相，省时省力，可钩Ф168mm 的导线，或 168mm×245mm 的母 排；接收器采用3.5寸真彩液晶屏，同屏显示核相结果、电流、相位、频率等，有 向量图挃示，“X 信号正常、Y 信号正常、同相、异相”等语音提示，清晰直观。 空旷地面核相距离可达 160m 远，能对 220V～550kV 的电压线路全智能核相，其 中35kV以下的裸导线可以直接接触核相，35kV以上的裸导线采用非接触式核相， 非接触核相是将钩式探测器逐渐靠近被测导线，当感应到电场信号时就可以完成 核相，这样无需直接接触高压导线，更加安全！本核相仪同时具有高压验电器、 高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等 UT269C型的X探测器还具有高低压电流、漏电流测试功能，电流测量范围为 0～20000A，同时满足核相、电流、漏电流、相位、相序、验电测试；也可以用 于漏电巡查：将具有测试电流功能的X探测器钩在电缆上，沿线巡查，若接收器 由有较大电流显示突变为很小电流或无电流显示，该点即为电缆漏电点。
UT269C产品主要特点
核相 电流 频率 相位 验电
频率：45Hz～75 Hz
核相电压等级：10V～550kV
Ф168mmx245mm超大钳口
核相距离：0~160m
3.5寸真彩液晶屏显示
语音功能
数据存储/查阅
数据保持
背光显示
| 型号 | UT269C | 型号 | UT269C | |
| 功 能 | 高低压无线语音核相，电流、漏电流、频率、相位、相序、验电测试；多芯电缆漏电巡查等 | 感应强度控制 | 根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相 | |
| 电 源 | DC 3.7V可充锂电池，USB充电接口，连续工作约10小时 | 额定电流 | 探测器：35mA max；接收器：300mA max | |
| 测试方式 | 钩式探测器，可以挂在线路上或钩住导线测试 | 采样速率 | 2次/秒 | |
| 传输方式 | 315MHz、433MHz无线传输 | 绝缘强度 | 绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间) | |
| 核相距离 | 0～160m | 检测仪：2000V/rms(绝缘杆连接头与钩式检测仪顶端之间) | ||
| 显示模式 | 3.5寸真彩液晶屏显示 | 接收器：2000V/rms(外壳前后两端之前) | ||
| 可测线径 | Ф168mm的导线，或168mm×245mm的母排 | |||
| 相别定性 | 同相:－30°～30°；异相: 90°～150°和210°～270° | |||
| 量程 | 核相电压等级：AC 220V～550kV | 语音功能 | 同相、异相、X信号正常、Y信号正常等语音功能 | |
| 相位：0.0°～360.0° | 数据存储 | 9999组 | ||
| 频率：45Hz～75Hz | 核相方式 | 接触核相：35kV以下裸导线(带绝缘杆操作) | ||
| 电流：0.00A～20000A | 非触核相：35kV以上裸导线(带绝缘杆操作) | |||
| 分 辨 力 | 0.1°；0.1Hz；10mA | 仪表尺寸 | 钩式检测仪：长宽厚310mm×270mm×52mm | |
| 精度 | 相位：≤±10° | 接收器：长宽厚250mm×100mm×40mm | ||
| 频率：≤±2Hz | 干 扰 | 无特强电磁场；无433MHz 、315MHz同频干扰 | ||
| 电流：0～6000A,±3%±5dgt; 6000A～20000A,±4%±5dgt; | ||||
| 自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 | |||
| 仪表质量 | 钩式检测仪：496g(含电池)接收器：395g(含电池) 绝缘杆：1.45kg总质量：13.5kg(含仪表箱) |
