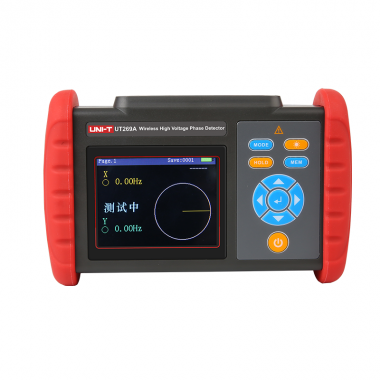

UT269A 无线高压核相仪产品概述
UT269A无线高压核相仪应用于电力线路或变电所验电、核相、相位测试、相序判断、变压器组别判断等（线路电压：70V~550kV）。核相仪采用无线传输技术，传输距离可达30米；3.5寸LCD彩屏，可同屏显示相位、频率、电压等核相结果，动态向量图指示，清晰直观；具有“X信号正常、Y信号正常、同相、异相”等语音提示功能，使测量更加简单轻松。
UT269A产品主要特点
核相电压: 70V~550KV;
相位量程: 0.0°~360.0°;
无线传输:距离30米;
能存储100组数据;具有数据保存、查阅、等功能;
3.5寸LCD彩屏,可以同屏显示相位、频率、相序及核相结果,清晰直观;
语音提示:“X信号正常、Y信号正常、同相、异相”等语音提示功能,使测试更简单轻松;
配备绝缘杆,具有轻便、防潮﹑耐高温﹑抗冲击抗弯﹑高绝缘等特点;
| 型号 | UT269A |
| 相别定性 | 同相:－30°～30° 异相:90°～150°和210°～270° |
| 功 能 | 频率测量、相位测量、相序显示、电压测量、电压检验 |
| 核相方式 | 接触式核相：35kV以下的裸导线或550kV以下具有绝缘外皮的导线可以接触导线核相非接触式核相。 当裸线路电压超过35kV时，必须采用非接触测试，探针逐渐靠近导线核相 |
| 传输距离 | 无线传输，直线传输距离约30米 |
| 核相电压 | 70V～550kV |
| 相位量程 | 0.0°～360.0°；精度：≤±12°；分辨率：0.1° |
| 频率量程 | 45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz |
| 电压量程 | 70V～110kV； 精度：±15%±5dgt 分辨率：100V |
| 发射频率 | 433MHz、315MHz |
| 显示模式 | 3.5寸彩屏 |
| LCD显示尺寸 | 72mm×55mm |
| 仪表尺寸 | 主机187×119×48mm |
| 探测器146×100×75mm | |
| 相位指示 | 相量图及数字同时显示 |
| 工作指示 | 核相时探测器具有声光指示功能，红色双闪灯指示和“嘟--嘟--嘟”蜂鸣声 |
| 数据存储 | 100组，闪烁显示“FULL”符号表示存储已满 |
| 数据查阅 | 数据查阅功能：“READ”符号显示 |
| 报警功能 | 测量值超过报警设定值时发出报警提示 |
| 功 耗 | 探测器：70mA Max |
| 主机：150mA Max | |
| 仪表质量 | 仪器：约450g(含电池)； 探测器：约250g(含勾子、电池)； |
| 电池电压 | 电池电压不足，显示低电符号 |
| 自动关机 | 仪表无操作约15分钟后关机 |
| 绝缘杆长度 | 最大直径Φ38mm；长度：缩态为800mm；伸态为3015mm |
| 绝缘试验 | 绝缘杆拉伸后两端：AC 220kV/rms；主机、探测器：AC3700V/rms(外露金属与塑料外壳间) |
| 适合安规 | GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求 |
| 符合IEC61481－A2；2004；IEC 61243－1 |
