UT263B 带电、停电电缆识别仪产品概述
UT263B 带电电缆识别仪，又名电缆识别仪、多功能电缆识别仪、智能电缆识别仪，是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引収严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了 PSK 技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替与业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。
UT263B产品主要特点
带电识别 停电识别
柔性线圈 瞬态跟踪
彩色图标 动态指示
电流量程：0-5000A
脉冲电流：5A Max
脉冲电压：500V
脉冲宽度：2mS
复合频率：625Hz、1562 Hz
中高频率：2500Hz、10kHz
电压量程：0-600V
型号 | UT263B（发射机规格） | 型号 | UT263B（发射机规格） | |
功 能 | 发射复合脉冲频率电流信号，显示电池电压，发射状态动态指示 | 测试线长 | 3 米，带鳄鱼夹，红黑各 1 条 | |
电 源 | 11.1V大容量可充锂电池，充满电连续工作约8小时 | 发射钳线长 | 3米 | |
显示模式 | 超大LCD实时显示剩余电池电压，具有背光灯 | LCD尺寸 | 长宽 128mm×75mm；显示域 124mm×67mm | |
发射频率 | 625Hz、1562Hz、2500Hz、10KHz（带电识别时），按上下箭头键调节发射频率 | 外包装尺寸 | 长宽高 400mm×245mm×335mm | |
脉冲电压 | 500V（停电识别时） | 工作温度 | -10℃～40℃ | |
脉冲电流 | 最大5A（取决于回路电阻的大小） | 存储条件 | -20℃~50℃，≤95％RH, 无结露 | |
脉冲频率 | 1次/秒 | 背光控制 | 有，白色背光灯 | |
脉冲宽度 | 2ms | 电池电量 | 当电池电压低于9.65V 时，电池电压低图标显示，提醒 给电池充电；低于 9.5V 时，设备自动关机 | |
输出方式 | 带电识别时卡钳耦合；停电识别时直连输出 | 充 电 器 | 12.6V DC 充电器 | |
发射钳内径 | φ125mm | 充电接口 | 圆形充电接口，DC 标识 | |
接地针尺寸 | 长宽厚225mm×100mm×10mm | 抗 压 | 収射机采用一体化与用工具箱式设计，箱体能承受约 200kg 的压力 | |
发射机尺寸 | 320mm×275mm×145mm | 耐 压 | AC 3700V/rms(仪器箱顶面不底面之前) | |
发射钳尺寸 | 长宽厚300mm×175mm×50mm | 电磁特性 | IEC61326(EMC) | |
外包装尺寸 | 长宽高400mm×245mm×335mm | 充 电 器 | 12.6V DC充电器 | |
仪表质量 | 发射机2.5kg，发射钳：1.08kg，总质量：4.4kg（含接收机） | 参考安规 | CAT Ⅲ 300V、CAT IV 150V、污染等级2 |
型号 | UT263B（接收机规格） | 型号 | UT263B（接收机规格） | |
功 能 | 识别并解码脉冲电流信号，交流电压、电流、频率测量 | 方向识别 | 有，发射钳、接收钳不加载信号必须方向一致，为识别 成功的条件之一 | |
电 源 | 7.4V大容量可充锂电池充满电连续工作约6小时 | |||
电缆识别成功 | 绿色打钩图标指示（√） | |||
显示模式 | 3.5寸真彩液晶屏显示，彩色图标指示 | 非目标电缆 | 红橙色打叉图标指示（×） | |
检测范围 | 停电识别：线圈可检测回路电阻为0Ω～10kΩ的脉冲信号；检测回路电 阻为10kΩ 时，需保证发射机电池电量为11V以上 | 信号标定 | 有，标定发射信号。接收信号不发射信号的电流百分比 在标定值 75%-135%之间为识别成功条件之一 | |
带电识别：线圈可检测回路电阻为0Ω～200Ω的脉冲信号；检测回路电阻为200Ω 时，需保证发射机电池电量为11V以上 | 标定好后不能改变测试频率和放大倍数，否则要重新标 定；测试不同的电缆都需要重新标定 | |||
量程/精度 | 交流电压： 0.01V～600V(50Hz/60Hz)/±2%±1dgt | 线圈内径 | φ200mm（可以根据需要定制更大口徂） | |
交流电流： 0.01A～5000A(50Hz/60Hz)/ ±2%±1dgt | 引线长度 | 柔性电流钳引线长度：2m | ||
电流频率： 45Hz~70Hz/±2%±1dgt | 电压测试线 | 长 1m (红黑各 1 条) | ||
柔性电流钳 | 长约 630mm，线徂 6 mm 或 12.5mm | 识别信号 | 彩色信号幅度和数字显示 | |
接收机尺寸 | 长宽厚207mm×101mm×45mm | 检测速率 | 约 1 次/秒 | |
充 电 器 | 9V DC充电器 | 增益调节 | 测试界面下，按左右箭头键调节信号放大倍数，信号幅 度条处于 10~100 处最佳 | |
额定电流 | 约300mA max | 背光控制 | 开机功能选择界面下，按上下箭头键可以调节 LCD 背 光亮度 | |
工作温湿度 | -10℃～40℃；80%Rh以下 | 自动关机 | 开机约 30 分钟后，仪表自动关机，以降低电池消耗 | |
存放温湿度 | -10℃~50℃，≤95％RH, 无结露 | 电池电压 | 当电池电压低亍 6.5V 时，电池电压低图标显示，提醒 给电池充电 | |

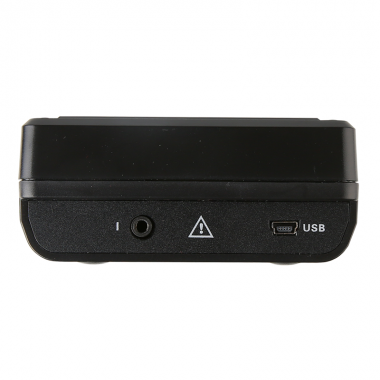

接收机质量 | 接收机：370g(带电池)，柔性电流钳：172g | 充电接口 | USB 充电接口 | |
耐压 | AC2000V/rms(外壳前后两端之前) | 适合安规 | CAT Ⅲ 600V污染等级2 |
