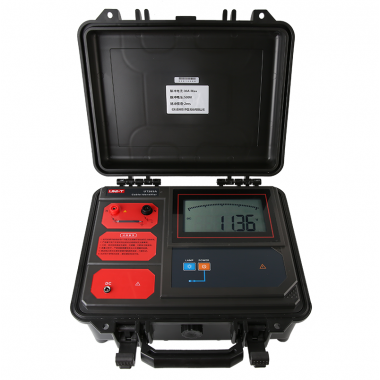

UT263A 电缆识别仪产品概述
UT263A 电缆识别仪是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引起严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了 PSK 技术。无论现场工作人员的记忆多么可靠，都不能代替与业仪器的识别。本产品只适用于已停电的电缆的现场识别，严禁将本电缆识别仪接入正在运行的电力电缆！本仪表由发射机，接收机，柔性电流钳等组成。
UT263A产品主要特点
电缆识别（识别并解码脉冲电流信号）
电压测试AC 0.01V～600V(50Hz/60Hz)
军用工具箱 抗压200kg
柔性线圈 接收钳φ200mm
彩色光栅 动态指示
电子表盘 精美直观
可充锂电池
PSK技术、抗干扰能力强
脉冲电流：30mA Max
脉冲电压：500V
脉冲宽度：2mS
| 型号 | UT263A（发射机规格） | 型号 | UT263A（接收机规格） | |
| 功 能 | 产生脉冲编码电流信号；显示剩余电池电压 | 功 能 | 电缆识别（识别并解码脉冲电流信号）；交流电压测量 | |
| 电 源 | 11.1V大容量可充锂电池，充满电连续工作约8小时 | 电 源 | 7.4V大容量可充锂电池，USB充电接口，充满工作约8小时 | |
| 显示模式 | 超大LCD实时显示剩余电池电压 | 额定电流 | 约180mA max | |
| 脉冲电压 | 500V | 显示模式 | 3.5寸真彩液晶屏显示，彩色电子表盘指示 | |
| 脉冲电流 | 最大30A（取决于回路电阻的大小） | 接收机尺寸 | 长宽厚207mm×101mm×45mm | |
| 脉冲频率 | 1次/秒 | 检测范围 | 线圈可检测回路电阻为0Ω～2kΩ的脉冲信号；检测回路电阻为2kΩ时，需保证发射机电池电量为10V以上 | |
| 脉冲宽度 | 2ms | |||
| 发射信号 | 棒图动态显示发射信号 | 电压精度 | ±1%±1dgt | |
| 测试线长 | 3米，带鳄鱼夹，红黑各1条 | 检测速率 | 约1次/秒 | |
| 工作温度 | -10℃～40℃ | 充 电 器 | 9V DC充电器 | |
| 尺 寸 | 320mm×275mm×145mm | 充电接口 | USB充电接口 | |
| 仪表质量 | 发射机：2.5kg，总质量：3.3 kg（含接收机） | |||
| 工作温湿度 | -10℃～40℃；80%Rh以下 | |||
| 外包装尺寸 | 长宽高400mm×245mm×335mm | 存放温湿度 | -10℃~50℃，≤95％RH, 无结露 | |
| 抗 压 | 发射机采用一体化专用工具箱式，箱体能承受约200kg的压力 | 电压量程 | AC 0.01V～600V(50Hz/60Hz) | |
| 充 电 器 | 12.6V DC充电器 | 接收机质量 | 接收机：370g(带电池) 电流钳：172g | |
| 充电接口 | 囿形充电接口，DC标识 | 背光控制 | 按上下箭头键可以调节LCD背光亮度 | |
| 电池电量 | 低亍9.65V时，电池电压低符号显示，低亍9.5V时，设备自动关机 | 识别信号 | 彩色光栅动态显示信号强度 | |
| LCD显示域 | 124mm×67mm | 电缆识别成 功 | 绿色光栅顺时针动态指示 | |
| LCD尺寸 | 128mm×75mm | 非目标电缆 | 红色光栅逆时针动态指示 | |
| 背光控制 | 有，白色背光灯 | 柔性线圈 | 长约630mm，线径6 mm或12.5mm | |
| 抗 压 | 发射机采用一体化军用工具箱式设计，箱体承受约 200kg的压力 | 线圈内径 | φ200mm | |
| 耐 压 | AC 3700V/rms(仪器箱顶面与底面之前) | 绝 缘 | 仪表线路与护套外壳之间≥100MΩ | |
| 参考安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级2) | 适合安规 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326， |
