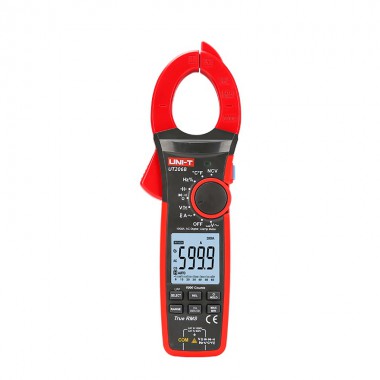

UT206B 数字钳形表产品概述
UT206B/UT207B/UT208B 真有效值数字钳形表是6000显示位数，自动量程便携手持式，整机电路设计以大规模集成电路Σ/Δ模数转换器为核心，全量程过载保护电路，独特的外观设计使之成为性能优越的电子电工专用仪表。可用于测量交直流 电压、低通滤波LPF电压,低阻抗Loz 电压、交流电流、直流电流（仅UT207B/UT208B）、电阻、二极管、电路通断、电容、频率、占空比、温度（仅UT206B/UT208B）、柔性电流探头（仅UT206B/UT208B选配）等测量功能，并具有数据保持、最大/最小值测量、相对值测量、浪涌电流测量、显示模拟条功能、手电筒功能、NCV功能、欠压显示和自动关机功能。
UT206B产品主要特点
真有效值测量，显示位数：6000
交流电流/浪涌电流: 1000A
交直流电压：1000V
电流频率测量：50Hz～60Hz
高压频率测量：40Hz～400Hz
低压频率：10Hz～1MHz
低通滤波 (LPF) / 低阻抗输入(LoZ ACV)
温度：-40℃∽1000℃ （-40℉∽1832℉）
高压报警显示/电压超量程报警
钳头开口尺寸：42mm
安规等级CAT III 1000V / CAT IV 600V
可选配外挂柔性电流探头，可测量高达3000A的交流电流 UT-CS09D(选配）
| UT206B 钳形表 | ||
| 规格 | 量程 | 精度 |
| 交流电流 (ACA) | 60A | ±(2.0%+5) |
| 600A/1000A | ||
| 交流电流响应频率 (ACA Frequency Response) | 50Hz~60Hz | √ |
| 浪涌电流 (Inrush ACA) | 60A/600A/1000A | ±(10.0%+10) |
| 直流电压 (DCV) | 600mV | ±(0.8%+3) |
| 6V/60V | ±(0.5%+5) | |
| 600V | ±(0.5%+5) | |
| 1000V | ±(0.5%+5) | |
| 交流电压 (ACV) | 6V | ±(1.2%+3) |
| 60V/600V/1000V | ±(1.0%+8) | |
| 低通滤波（LPF ACV） | 600V/1000V 2.5kHz, 3db 衰减 | ±(2.0%+5) |
| 交流电压响应频率 (ACV Frequency Response) | 40Hz~400Hz | |
| 低阻抗输入（LoZ ACV） | 600V/1000V | ±(2.0%+5) |
| 电阻 (Ω) | 600Ω | ±(1.0%+3) |
| 6KΩ/60KΩ/600KΩ | ±(1.0%+2) | |
| 6MΩ/60MΩ | ±(2.0%+8) | |
| 电容 (F) | 60nF | ±(4.0%+25) |
| 600nF/6uF/60uF/600uF | ±(4.0%+5) | |
| 6mF/60mF | ±(10.0%+9) | |
| 温度 (℃/℉） | -40℃～300℃ | ±(1.0%+20) |
| 300℃～1000℃ | ±(1.0%+2) | |
| -40℉～572℉ | ±(1.0%+40) | |
| 573℉～1832℉ | ±(1.0%+4) | |
| 低压频率 (Hz) | 10Hz～1MHz ≤100kHz∶250mVrms≤输入幅度≤20Vrms ＞100kHz～1MHz∶600mVrms≤输入幅度≤20Vrms; | ±(0.1%+3) |
| 占空比（%） | 10%-90% 10%～90% 范围，适用于10Hz～1kHz的方波； 30%～70% 范围，适用于1KHz～10kHz的方波； 输入幅度:2Vpp≤输入幅度≤20Vpp | ±(2.6%+7) |
| 显示位数 | 6000 | |
| 自动/手动量程选择 | √ | |
| 钳头开口尺寸 | 42mm | |
| 真有效值 | √ | |
| 电流频率 | 50Hz~60Hz | |
| 高压频率 | 40Hz~400Hz | |
| NCV | √ | |
| 二极管测量 | √ | |
| 通断测量 | ≤30Ω 蜂鸣声响 ≥70Ω 蜂鸣不响 | √ |
| 模拟条 | 31 段 | |
| 外挂柔性电流探头 | 将交流电流的测量范围扩大至 3000 A | √ |
| 自动关机/最大值/最小值 | √ | |
| 高压报警显示 | 当前测量电压＞30VAC/DC;显示高压报警闪电符号 | √ |
| 高压超量程报警 | 当前测量电压＞1000VAC/1000VDC;蜂鸣器连续发出报警声 | √ |
| 低电压显示 | √ | |
| 数据保持 (H)/相对值(REL) | √ | |
| 功能选择 (SELECT) | √ | |
| 背光 | √ | |
| 手电筒 | √ | |
| 档位记录 | √ | |
| 唤醒功能 | 通过按键唤醒（FLSHLIGHT键不能唤醒除外），转盘不能唤醒 | √ |
| 自动关机电流 | <50uA | √ |
| 1m 跌落 | 1m跌落不保证精度，仅保证功能, 钳头不做跌落 | √ |
| IP 等级 | IP40 | |
| 输入阻抗（ACV/DCV） | ≥10MΩ | √ |
| 一般特征 | ||
| 供电电池 | 1.5V AAAx3 | |
| LCD | 43mm x 45mm | |
| 产品颜色 | 红+灰 | |
| 产品净重 | 约465g UT206B | |
| 产品尺寸 | 272mm x 81mm x 43.5mm | |
| 标准附件 | 表笔, 电池，温度探头 | |
| 标准单独包装 | 彩盒, 布包，中文说明书，中文保用证 | |
| 标准每箱数量 | 10pcs | |
| 标准外箱尺寸 | 355x330x315mm; | |
| 标准纸箱毛重 | 约9.5kg; | |
