首页 > 供应产品 > 优利徳UNI-T UT568B 手持式声学成像仪

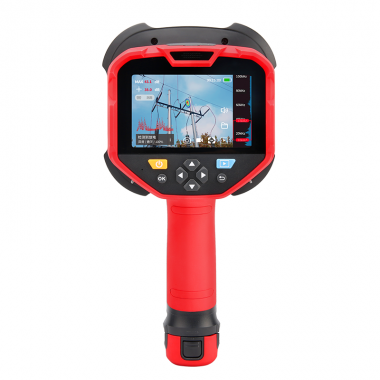

优利徳UNI-T UT568B 手持式声学成像仪
单价 面议对比
询价 暂无
浏览 4
发货 广东深圳市付款后3天内
品牌 优利徳UNI-T
过期 长期有效
更新 2024-08-19 17:03

详细信息

UT568B 手持式声学成像仪产品概述

新品上市

UT568B 是一款手持式的超声波成像仪,利用麦克风阵列技术波束形成技术获取声源分布数据,并配合高清摄像头实时采集视频画面,通过将声源分布数据同视频图像进行声像融合,把变化的声源动态的呈现在显示屏上。便携轻巧,操作简单,能够快速上手作业,仅需要调节测试频率范围、测试动态范围等参数即可满足绝大多数测试需求;支持拍照、视频模式;支持扩展大容量数据存储卡,测试数据快速导出及分析。 广泛应用于: 局放检测:发电厂、输电线路、变电站、配电等电力行业。实现电力设备局放检测的可视化定位 ,频段可调,远距非接触,大面积高效筛查。 气体泄漏:燃气、化工、冶金、生产制造等领域。实现检测泄漏可视化,30m测距测量,智能计算泄漏量等级与损失,聚焦功能可减少其他噪声的干扰。



UT568B产品主要特点

l138个螺旋排列高灵敏度数字MEMS麦克风

l工作模式:局放检测、泄漏检测、异响检测

l声音采样率最高200KHz

l成像频率范围:2kHz - 100kHz

l最小泄漏量检测:0.5m,0.5MPa下最小可检测0.15ml/s的泄漏;1m,0.5MPa下最小可检测0.2ml/s的泄漏

l0.3~ 150m定位距离

l4.3吋,(彩色)电容式触摸屏 拍照/录制视频及查看

l文本、语音注释

l扩展TF卡128G数据存储容量

l支持Wi-Fi、蓝牙

l支持PC端软件自动导入导出数据,可查看时域波形、频谱图、PRPD图谱

l超听声音:对超声波降频处理并通过耳机进行监听

l内置聚焦功能:将声学成像云图面积集中在一个小范围区域内显示,能够减少其他噪声云图的干扰

l云图大小动态范围可调节,方便发现更微小泄漏 具备新建/删除/切换测试目标文件夹管理功能


型号UT568B
麦克风数量138
麦克风类型高灵敏度数字MEMS麦克风
麦克风阵型螺旋式
阵列面尺寸约150mm
麦克风灵敏度-26dBFS@1kHz
成像声压级范围下限
信噪比64dB@1kHz
成像频率范围2kHz   - 100kHz
定位距离0.3   - 150m
成像帧率25FPS
显示屏大小4.3吋,(彩色)电容式触摸屏
摄像头视角60°(H)x   40°(V)
摄像头像素1300万
接口Type-C,TF卡,耳机
温度范围-20°C   - 50°C
防摔等级1米
最小泄漏量0.5m,0.5MPa下最⼩可检测0.15ml/s的泄漏;1m, 0.5MPa下最⼩可检测0.2ml/s的泄漏
声音采样率200kHz
镜头焦距3.4mm
检测放电类型悬浮、电晕、沿面等放电方式测量
显示模式单声源,多声源,声场分布
自动增益信号微弱时自动调高灵敏度,提高微小信号的成像稳定性
阈值调节过滤背景噪声
拍照/录制视频及查看支持
无线连接支持WiFi、蓝牙
通讯接口支持USB数据传输、输出报告
注释文本、语音
存储容量TF卡128GB
激光测距30m
音频输出接口音频3.5mm
超声听音对超声波降频处理并通过耳机进行监听
聚焦功能将声学成像云图面积集中在一个小范围区域内显示,能够减少其他噪声云图的干扰
动态范围调节动态范围可调节云图大小,可方便发现更微小泄漏
文件管理功能支持新建/删除/切换测试目标文件夹
报告分析软件离线PC端软件报告自动生成;支持自动导入导出数据,支持时域波形、频谱图、PRPD图谱查看
语言中文
重量1.35kg
尺寸163×286×140mm
